 EDITO
PHOTOVOLTAIQUE AUTOCONSOMMATION
Cher
amis,
Pour le plaisir il y a quelques gens qui se paient une Tesla,
une Ferrari, une Lamborghini ou un Range Rover. C'est pour le plaisir et dans ce
cas on ne parle pas de rentabilité !
J'ai décidé pour ma part pour le plaisir de rouler en
simple Zoé
et avec les économies faites par rapport aux plaisirs cités ci-dessus de
financer la rénovation du toit de notre maison avec un supplément photovoltaïque.
Installation en 100% autoconsommation c'est à dire déconnectée du réseau
électrique qui va devenir dans mon cas uniquement un réseau de secours (c'est à
dire l'inverse du raisonnement courant), afin de démontrer contre vent et marée
que c'est possible, oui vous pouvez être autonome en électricité même en
ville, ce chantier a démarré en ce mois de novembre 2017.
Comme c'est pour mon plaisir il n'y a pas de rentabilité
recherchée c'est pour mon plaisir écologique et aussi garantir une sécurité
alimentation électrique quoi qu'il advienne.
____________________________
Le toit de notre maison ayant un bon siècle, il fallait le
refaire, 35 ans que j'hésitais et j'ai bien fait d'attendre, dans le années 1900
on construisait très solide et cela a tenu 35 ans de plus, mais tout à une fin, une
première gouttière par rupture d'un zinc a été le signal d'alarme déclencheur.
Aucune subvention n'est possible pour ce projet à ce jour
à cause de la nouvelle loi autoconsommation qui une fois amandée (donc détruite
dans ses bonnes intentions initiales) plafonne la puissance et s'est complexifiée
à
dégout avec des notions de P+Q et autres taxes à payer si l'on compte pousser
dans le réseau public le moindre électron !
Je pars donc sur un principe "AUTOCONSOMMATION
TOTALE déconnectée du réseau" avec des tuiles solaires intégrées
(c'est à dire que la partie solaire assure seule l'étanchéité du toit) ce qui
évitera aussi fabriquer des tuiles. Le couvreur a donc soustrait de son devis
des 46 M² de fourniture de tuiles classiques non installées ce qui permet un
peu d'amoindrir le surcout solaire...
Notre maison a 4 pans de toit: un sud, un est, un ouest et
un demi pan nord qui assure la liaison entre les pans.
-
Le pan sud est parfaitement sud pente quasi idéal il
va recevoir 28m² de tuiles solaire, puissance maxi 3,7 kW
-
Le pan ouest va recevoir 18m² de tuiles solaire, j'ai
choisi le pan ouest plutôt que l'est car il y a souvent du brouillard le
matin et donc plus de chance d'ensoleillement l'après-midi. puissance maxi
2,4 kW
Production annuelle attendue en énergie: 6000 kWh.
Cette installation va recharger la batterie de
mon
onduleur informatique Merlin-Gerin de 7 Kilowatts qui est déjà en place et qui
fonctionne parfaitement depuis 5 ans. Une batterie intermédiaire en 48 volts au
lithium fer phosphate 4 assure à ce jour sans soleil 16 heures d'autonomie
essentiellement pour alimenter mon informatique (995 W 7/7 J H24). Ce poste
informatique va fortement réduire dans quelques semaines car je prends ma
retraite et donc permettra très largement de charger ma Zoé, alimenter les
pompes à chaleur à onduleur que je viens d'installer pour assurer chauffage de
fond l'hiver et climatisation l'été. L'éclairage quant à lui uniquement à base
de led a une consommation qui est devenue quasi négligeable.
En photo le déroulement du chantier qui a démarré le 20
novembre après la mise en place des échafaudages et des sécurités antichute.

3 cheminées à démolir, une seule restera en place pour fixer
la seule parabole vers ASTRA et l'antenne de la TNT.

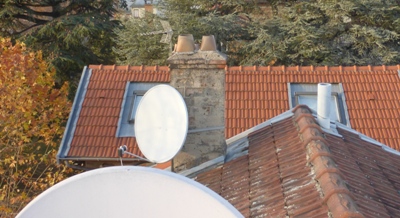

Déjà 2 cheminées en moins
Après une semaine de travaux: le tas de tuiles provenant de 3
pans des 4 pans.
Pan nord prêt à recevoir les tuiles classiques
 Le

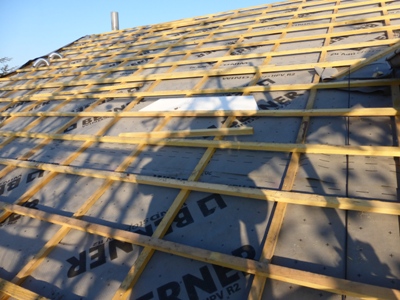

pan Ouest prêt à recevoir les tuiles solaires
Après une semaine de travaux: les 3 cheminées ont disparu, la
sous couche étanche à l'eau mais pas à l'air est en place sur 3 pans.
Seules les tuiles du pan sud sont encore en place. Refaire un
toit en dehors de la question photovoltaïque c'est déjà un sacré chantier.
 Le

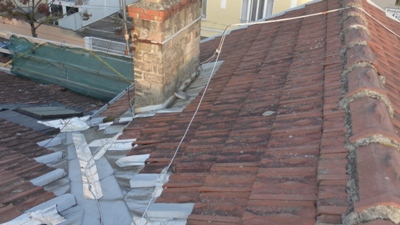

pan sud avant
 Fin

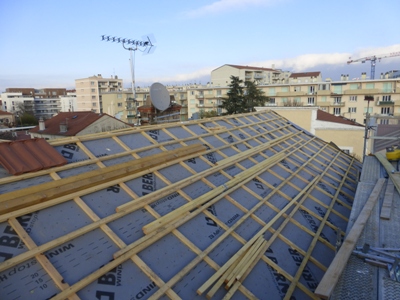

de semaine 2, le pan sud prêt à recevoir les tuiles solaires
Programme de la semaine 3 , fin de remplacement des chêneaux,
gestion de l'arrivage sur le toit des tuiles classiques neuves
 Semaine
4, pose des premières tuiles photovoltaïques coté SUD
 pose
des premières tuiles photovoltaïques coté Ouest
  16/12/2018
fin de pose des PV 6 kWc.
Les travaux électriques, ont débutés: Mise en place d'un
liaison DC/DC 280 volts entre la cave et le grenier pour assurer le transfert au
fur et à mesure des besoins de l'énergie accumulée au grenier vers l'onduleur MGE situé à la cave. Puissance de transfert 7 kilowatts.
Les nouveaux BMS pour batterie LiFePo4 48 volts sont
commandés. Les MPPT sont choisis achat en négociation. "C'est couteux..."
Après 5 jours de câblage et de montage électrique (mise en
place du nouveau BMS 123smartBMS) sur le premier kit batterie 4 KWh monté au
grenier... j'attends le soleil qui devrait être présent le 31 après 5 jours de
mauvais temps.
Le BMS 123smartBMS est piloté à partir d'un smart phone.
Interface dédiée autoconsommation photovoltaïque (warf pour bateau)
31/12/2017 10H45 Inauguration
du pan solaire SUD, objectif tenu !
Ce matin pour inaugurer ma station de production solaire en
autoconsommation, il reste la dernière phase des travaux qui est la plus
délicate et dangereuse car c'est un travail sous tension, impossible d'arrêter
l'onduleur qui fonctionne H24 depuis 6 ans, c'est la dernière étape, il a fallut
fil par fil coupler la batterie plomb de l'onduleur au câble montant au grenier
en changeant de boitier de dérivation tout en séparant l'alimentation de
onduleur coté batterie des autres stations d'alimentation de secours dans le
temps le plus bref possible.
Après une heure très ZEN..., c'est fait. Le circuit qui part
vers le grenier est protégé par des sectionneurs fusibles 400 volts 32 Ampères.
Il faudra répéter l'opération pour le panneau solaire ouest
dans quelques semaines. J'ai maintenant l'entrainement cela sera plus facile car
le terrain est prêt.
Le moins que l'on puisse dire c'est un coup de chance après 5
jours sans soleil et 5 jours annoncés sans soleil.
 A
10H00 je lève les 7 disjoncteurs des 7 strings solaire SUD, je constate que rien
ne se passe..., en faite juste une petite inversion de la commande de relais de
coupure BMS (c'est un gros relais normalement ouvert contrairement à mes
attentes...). J'inverse les fils de commande sur le BMS, et voila les premiers
wattheures solaires sont déversés dans des batteries déjà pleines...
Je fais un étalonnage "zéro" des capteurs à effet Hall après
une nouvelle coupure (sans aucun débit) car il y avait des ampères négatifs dans
les mesures.

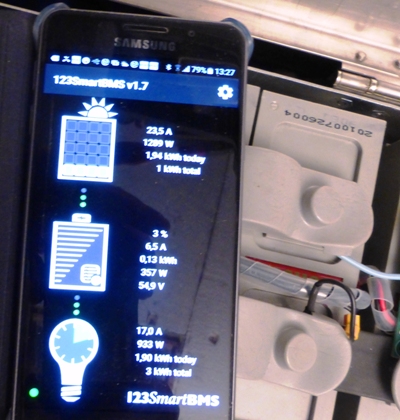

Interface du BMS sur Smart Phone:
-
En haut : Production solaire, Tous les carrés allumés
représentent la pleine puissance solaire. 10H05 ce 31/12/2017 2 carrés pour 516
Watts.
-
Au centre : état de la batterie, ici en charge 10A
-
En bas : consommateur. Ici on constate que le capteur effet
hall n'est pas étalonné

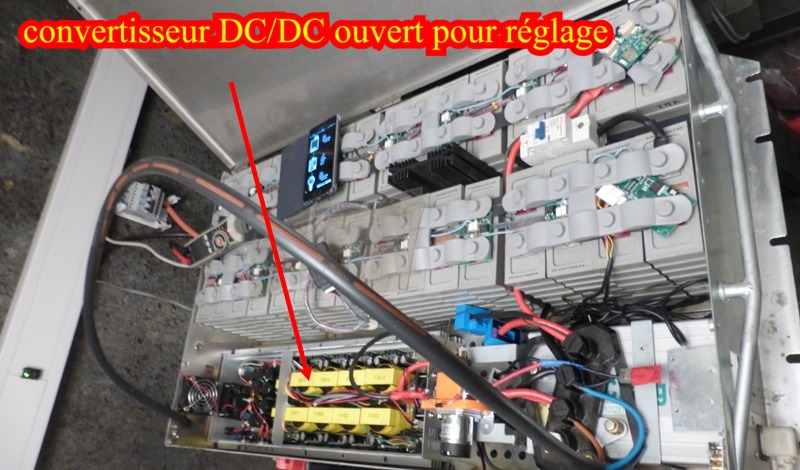

Mise en place d'une charge fictive sur le convertisseur DC/DC
pour le régler à la tension de floating plomb des 20 batteries 12 Volts mon
onduleur Merlin Gerin soit 272 volts.
Il est urgent de faire usage de l'énergie qui déboule car le
BMS coupe batterie pleine !
 Dernière vérification de polarité, la tension batterie de
l'onduleur monte de la cave par un gros câble et de l'autre coté c'est
production du convertisseur DC/DC élévateur de 48 volts (batterie solaire) à 270
volts batterie onduleur MGE Comet. Tout est ok: fermeture du disjoncteur de
sécurité haut. Je descend en urgence à la cave pour couper l'alimentation
secteur de l'onduleur réseau 1, il prend maintenant son énergie au grenier,
c'est gagné !!!!!!!!!!!!!
Après un reset du BMS, il a perdu au passage le SOC de la
batterie qui se remettra automatique à 100% à la prochaine charge complète et
équilibrée.
Je remonte au grenier (3 niveaux) : Premières mesures, le
centre de calcul fonctionne de 90% à 100 % au soleil selon le passage des
nébulosités ciel voilé à 10H45, la batteries sont trop pleines pour faire tampon
des excès solaire lors des périodes sans gros nuage, le BMS coupe de temps à
autre les panneaux solaires... Je redescends pour allumer tous ce qui est
connectés actuellement sur onduleur: quelques éclairages, tous les moniteurs, 2
télévisions et je branche sur l'onduleur le chargeur des batteries Nickel
Cadmium (chaine N°3 de sécurité de l'onduleur) la puissance consommée passe de 1
à 2,5 kilowatts, je remonte en quatrième vitesse observer ce qui se passe au
grenier coté convertisseurs. Les ventilos de refroidissement tournent. Il y a un
léger battement dans la tension de sortie DC qui oscille entre 268 volts et 273
volts, je m'attendais à ce phénomène, ce sont les batteries plombs qui
encaissent. il est 13H27 les pics production solaires entre 2 passages de
nébulosité sont de presque 2 kW.
Je suis très content mais épuisé, car j'ai du monter 4 à 4
une quinzaine de fois les 3 niveaux séparant la cave du grenier. Peut être plus
d'énergie que la production solaire du moment... Warf !
Les premières mesures sont encourageantes aucun soucis pour
obtenir le kilowatt consommé en permanence par mon centre serveur même en plein
hiver avec un soleil voilé alors que l'échafaudage non encore démonté projette
encore son ombre sur une partie des panneaux.
Bon c'est pour l'instant un pilotage 100% en manuel pour
couper l'alimentation EDF réseau 1 de l'onduleur, il va falloir automatiser tout
cela pour tenir la batterie du panneau SUD à environ 80% de son SOC sauf veille
jour EJP ou il faudra viser les 100%. Tout un programme.

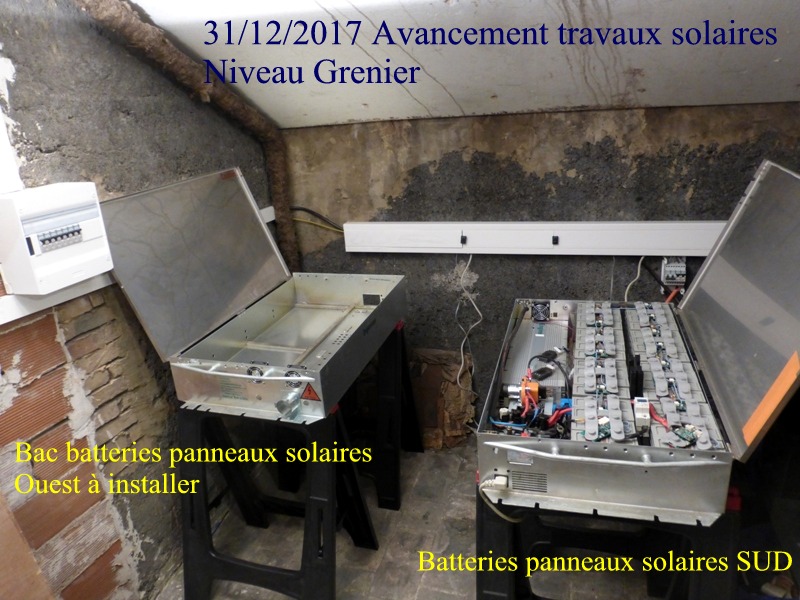

Reste à réaliser la batterie de stockage du panneau solaire
Ouest, la tension étant plus élevée coté panneaux solaire , Un MPPT sera
indispensable. Je me donne un mois pour réaliser cette 2éme tranche solaire. Je
me crois maintenant à Marcoule maintenant dans mon grenier.
|
